Усилитель на скутер
|
|
| Spat | Дата: Четверг, 23.09.2010, 20:46 | Сообщение # 1 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| Здравствуйте, сегодня я доделал свой усилитель для скутера. Хотел бы показать вам как я его делал.
Не все фотки оптимизировались, поэтому жмем CTRL + двигаем колесо мыши.
1 Этап. Я все спаял и прикрутил радиатор
http://i054.radikal.ru/1009/66/2d6df260bf2d.jpg
http://s59.radikal.ru/i165/1009/00/47b13ad1733b.jpg
2 Этап. создание корпуса для него.
Сделал коробку
http://s09.radikal.ru/i182/1009/a6/3ae25dc1c8c3.jpg
В верхней крышке просверлил дырочки
http://i076.radikal.ru/1009/c1/d2f1f9419513.jpg
Сначало сверлил вот этим дырчиком а потом дорабатывал гравером
http://s58.radikal.ru/i159/1009/3c/b1ab2165efa7.jpg
http://i056.radikal.ru/1009/19/39d11e933f48.jpg
Вставил пружинные клемы и приколотил.
http://s004.radikal.ru/i207/1009/7e/70d5fd9e409b.jpg
Этап 3. Потом спаивал пружинные клемы с усилком.
Усилок в коробке
http://s53.radikal.ru/i140/1009/41/bb7367f798a0.jpg
Усилок с припаяными клемами.
http://s61.radikal.ru/i173/1009/1c/c7e1c2d03e9f.jpg
Усилитель готов!
Вот и он собственной персоной
http://s005.radikal.ru/i210/1009/bd/3b7797002b50.jpg
Сделал видео, но фотик плохой + динамик из старого телевизора
Видео => http://video.mail.ru/mail/spat95/_myvideo/7.html
Делайте тише.
Хотелось бы услышать что вы об этом всем думаете?
За оформление картинок извените, низнал что [img] коды нельзя использовать. Добавлено (23.09.2010, 20:46)
---------------------------------------------
Как так? посмотрели 5 человек и ниодин комент ни оставил!  :(
axaxa ololo я водитель НЛО! =)
Сообщение отредактировал Spat - Четверг, 23.09.2010, 21:49 |
| |
| |
| DRIFTKING | Дата: Четверг, 23.09.2010, 23:09 | Сообщение # 2 |
|
Full Member, First 3
Группа: Член клуба
Сообщений: 129
Статус: Offline
| Spat, влагозащиты никакой, а гвозди хотябы на шурупы надо заменить, в фанеру на пластиковый корпус.
Светодиодный маньяк "Когда мчишься на мотоцикле по равнине, 5 минут твоей жизни бывают интересней чем у многих людей вся жизнь..." - Самый быстрый Индиан
|
| |
| |
| pantera37 | Дата: Четверг, 23.09.2010, 23:24 | Сообщение # 3 |
 Hangаround
Группа: Друзья
Сообщений: 75
Статус: Offline
| ГЛАВНОЕ НЕ КАК СОБРАЛ ГЛАВНОЕ СВОИМИ РУКАМИ
|
| |
| |
| SOTNIK | Дата: Четверг, 23.09.2010, 23:53 | Сообщение # 4 |
 President, First 3, ORIGINAL
Группа: Модераторы
Сообщений: 523
Статус: Offline
| Spat вообще молоток!
многие в таком возрасте не знают как гайку закрутить на велике и куда провода тыкать,чтоб лампочка загорелась!
РЕСПЕКТ
Только наш человек, перебегая дорогу на красный свет, может быть сбит, бегущим навстречу пешеходом…
|
| |
| |
| Spat | Дата: Пятница, 24.09.2010, 08:54 | Сообщение # 5 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| Спасибо ребят , DRIFTKING зачем влагозащита нужна, если он у меня в бардачке приделан будет, я ж его не на показ сделал, а чтобы функционировал.  . Неподскажете сервис где могут врезать колонки в бардачок?
_________________________________________
В плане еще светодиодная подсветка мопедки, но это пожже, после перекраски.
axaxa ololo я водитель НЛО! =)
Сообщение отредактировал Spat - Пятница, 24.09.2010, 09:04 |
| |
| |
| Deskret | Дата: Пятница, 24.09.2010, 12:22 | Сообщение # 6 |
 Hangаround
Группа: Друзья
Сообщений: 92
Статус: Offline

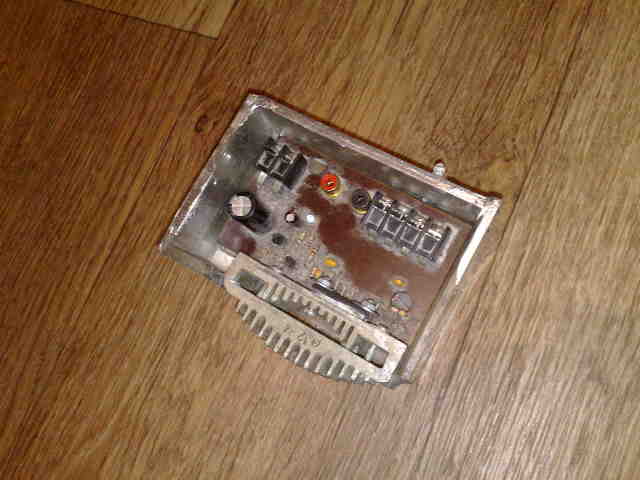

| вот мой усилитель без верхней крышки
|
| |
| |
| Deskret | Дата: Пятница, 24.09.2010, 12:37 | Сообщение # 7 |
|
Hangаround
Группа: Друзья
Сообщений: 92
Статус: Offline

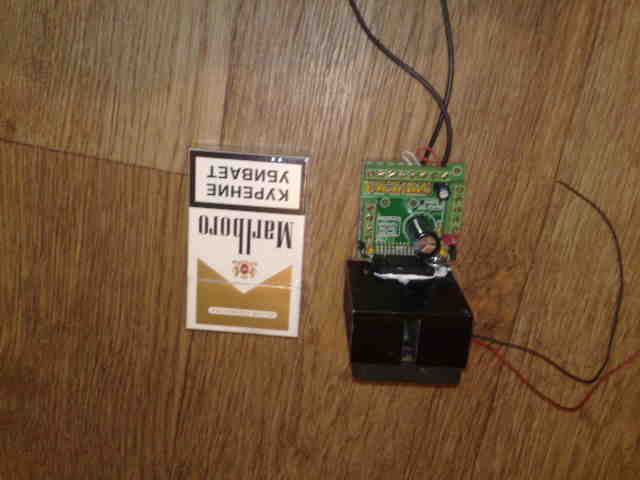

| еще один усилитель hi-fi класса 4*77 ватт 2ом, пока без корпуса.
|
| |
| |
| Spat | Дата: Пятница, 24.09.2010, 16:53 | Сообщение # 8 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| Deskret за сколько последний усилок брал? На какой он микросхеме?
axaxa ololo я водитель НЛО! =)
|
| |
| |
| Deskret | Дата: Суббота, 25.09.2010, 00:23 | Сообщение # 9 |
|
Hangаround
Группа: Друзья
Сообщений: 92
Статус: Offline
| тdа 7560 брал набор китовский лень было заморачиваться сборка заняла всего час. Качество звука конечно не хай фай но чтото приближенное за такие деньги очень хороший вариант 720 р. Без радиатора. Соберёт даже ребенок.
|
| |
| |
| Igroman1993 | Дата: Среда, 03.11.2010, 22:09 | Сообщение # 10 |
 Hangаround
Группа: Друзья
Сообщений: 138
Статус: Offline
| Spat, за скока можеш сделать такой усилок, рбота + детальки ?))
ЕСЛИ б Я ИМЕЛ КОНЯ - ЭТО БЫЛ БЫ НОМЕР,ЕСЛИ Б КОНЬ ИМЕЛ МЕНЯ,Я б НАВЕРНО ПОМЕР!
|
| |
| |
| Spat | Дата: Среда, 03.11.2010, 22:39 | Сообщение # 11 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| сделаю бесплатно, детальки примерно 150 рубов, корпус тебе отдельно надо будет делать т.к. фанеры у меня больше нет
axaxa ololo я водитель НЛО! =)
Сообщение отредактировал Spat - Среда, 03.11.2010, 22:46 |
| |
| |
| SOTNIK | Дата: Среда, 03.11.2010, 22:57 | Сообщение # 12 |
|
President, First 3, ORIGINAL
Группа: Модераторы
Сообщений: 523
Статус: Offline
| возможно сейчас оформлю у тебя первый заказ
только сначала дай кое-какие характеристики...
рабочее напряжение
выходная мощность
сколько каналов(моно или стерео)
Только наш человек, перебегая дорогу на красный свет, может быть сбит, бегущим навстречу пешеходом…
|
| |
| |
| Spat | Дата: Среда, 03.11.2010, 23:16 | Сообщение # 13 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| 1/рабочее напряжение 9-15 вольт
2/выходная мощность 2 Х 22 ватта
3/эээм наверно моно список деталей 1. Микросхема - TDA1558Q
2. Конденсатор 0.22 мкФ
3. Конденсатор 0.33 мкФ – 2 штуки
4. Электролитический конденсатор 6800 мкФ на 16 вольт
5. Переменный резистор на 100 кОм
axaxa ololo я водитель НЛО! =)
Сообщение отредактировал Spat - Среда, 03.11.2010, 23:17 |
| |
| |
| SOTNIK | Дата: Среда, 03.11.2010, 23:21 | Сообщение # 14 |
|
President, First 3, ORIGINAL
Группа: Модераторы
Сообщений: 523
Статус: Offline
| за сколько по времени сделаешь?
Только наш человек, перебегая дорогу на красный свет, может быть сбит, бегущим навстречу пешеходом…
|
| |
| |
| Spat | Дата: Среда, 03.11.2010, 23:27 | Сообщение # 15 |
|
не член клуба
Группа: Заблокированные
Статус: Offline
| День или 2 максимум
axaxa ololo я водитель НЛО! =)
|
| |
| |
